TCP三次握手与四次挥手原理与过程分析

TCP三次握手、四次挥手

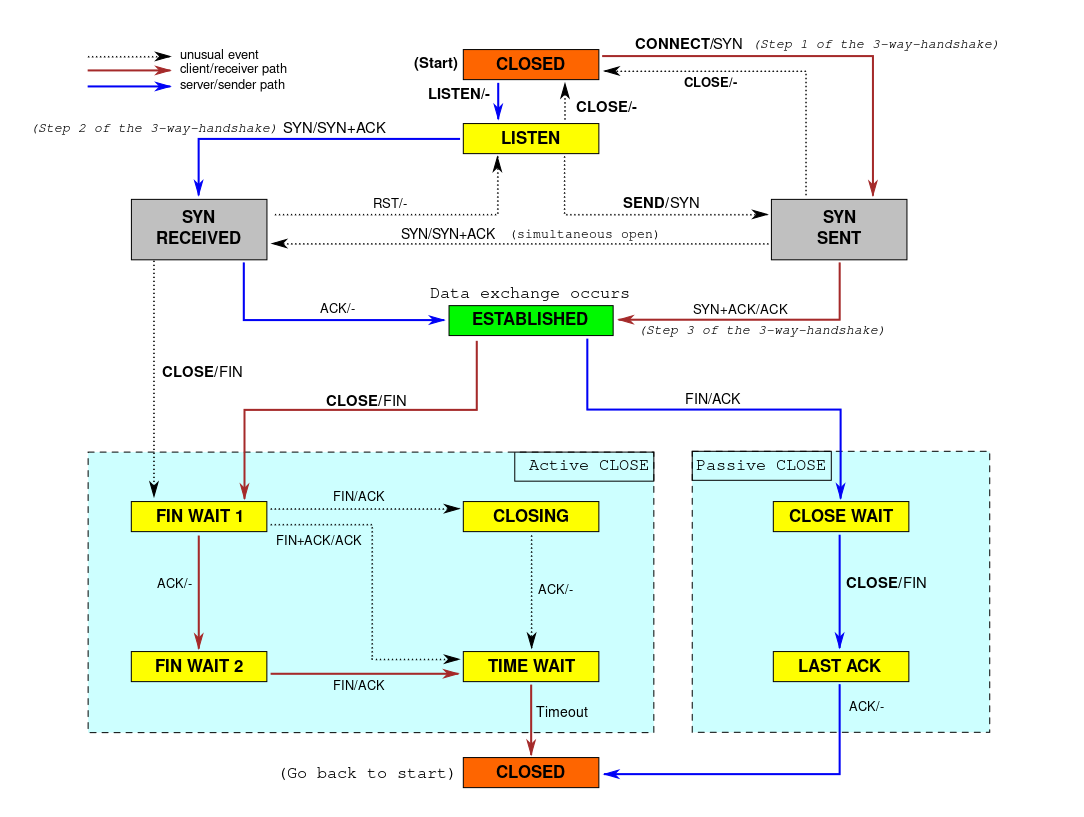

零、状态转换图

一、TCP三次握手

1.1、服务端准备连接的过程

创建套接字

要创建一个可用的套接字，需要使用下面的函数：

1	int socket(int domain, int type, int protocol)

domain 就是指 PF_INET、PF_INET6 以及 PF_LOCAL 等，表示什么样的套接字。

type 可用的值是：

SOCK_STREAM: 表示的是字节流，对应 TCP；
SOCK_DGRAM：表示的是数据报，对应 UDP；
SOCK_RAW: 表示的是原始套接字。

参数 protocol 原本是用来指定通信协议的，但现在基本废弃。因为协议已经通过前面两个参数指定完成。protocol 目前一般写成 0 即可。

bind: 设定电话号码

创建出来的套接字如果需要被别人使用，就需要调用 bind 函数把套接字和套接字地址绑定，就像去电信局登记我们的电话号码一样。

调用 bind 函数的方式如下：

1	bind(int fd, sockaddr * addr, socklen_t len)

我们需要注意到 bind 函数后面的第二个参数是通用地址格式 sockaddr * addr。这里有一个地方值得注意，那就是虽然接收的是通用地址格式，实际上传入的参数可能是 IPv4、IPv6 或者本地套接字格式。bind 函数会根据 len 字段判断传入的参数 addr 该怎么解析，len 字段表示的就是传入的地址长度，它是一个可变值。

这里其实可以把 bind 函数理解成这样：

1	bind(int fd, void * addr, socklen_t len)：

对于使用者来说，每次需要将 IPv4、IPv6 或者本地套接字格式转化为通用套接字格式，就像下面的 IPv4 套接字地址格式的例子一样：

1 2	struct sockaddr_in name; bind(sock, (struct sockaddr *)&name, sizeof(name))

我们可以把地址设置成本机的 IP 地址，这相当于告诉操作系统内核，仅仅对目标 IP 是本机 IP 地址的 IP 包进行处理。但是这样写的程序在部署时有一个问题，我们编写应用程序时并不清楚自己的应用程序将会被部署到哪台机器上。这个时候，可以利用通配地址的能力帮助我们解决这个问题。通配地址相当于告诉操作系统内核：“Hi，我可不挑活，只要目标地址是咱们的都可以。”比如一台机器有两块网卡，IP 地址分别是 202.61.22.55 和 192.168.1.11，那么向这两个 IP 请求的请求包都会被我们编写的应用程序处理。

对于 IPv4 的地址来说，使用 INADDR_ANY 来完成通配地址的设置；对于 IPv6 的地址来说，使用 IN6ADDR_ANY 来完成通配地址的设置。

1 2	struct sockaddr_in name; name.sin_addr.s_addr = htonl(INADDR_ANY); /* IPV4 通配地址 */

除了地址，还有端口。如果把端口设置成 0，就相当于把端口的选择权交给操作系统内核来处理，操作系统内核会根据一定的算法选择一个空闲的端口，完成套接字的绑定。这在服务器端不常使用。

一般来说，服务器端的程序一定要绑定到一个众所周知的端口上。服务器端的 IP 地址和端口数据，相当于打电话拨号时需要知道的对方号码，如果没有电话号码，就没有办法和对方建立连接。

一个初始化 IPv4 TCP 套接字的例子:

#include <stdio.h>
#include <stdlib.h>
#include <sys/socket.h>
#include <netinet/in.h>

int make_socket(uint16_t port)
{
  int sock;
  struct sockaddr_in name;

  /* 创建字节流类型的IPV4 socket. */
  sock = socket(PF_INET, SOCK_STREAM, 0);
  if(sock < 0)
  {
      perror ("socket");
      exit (EXIT_FAILURE);
  }

  /* 绑定到 port 和 ip. */
  name.sin_family = AF_INET;        /* IPV4 */
  name.sin_port = htons(port);     /* 指定端口 */
  name.sin_addr.s_addr = htonl(INADDR_ANY); /* 通配地址 */
  /* 把 IPV4 地址转换成通用地址格式，同时传递长度 */
  if(bind(sock, (struct sockaddr *)&name, sizeof(name)) < 0)
  {
      perror("bind");
      exit(EXIT_FAILURE);
  }

  return sock;
}

listen：接上电话线，一切准备就绪

bind 函数只是让我们的套接字和地址关联，如同登记了电话号码。如果要让别人打通电话，还需要我们把电话设备接入电话线，让服务器真正处于可接听的状态，这个过程需要依赖 listen 函数。

初始化创建的套接字，可以认为是一个”主动”套接字，其目的是之后主动发起请求（通过调用 connect 函数，后面会讲到）。通过 listen 函数，可以将原来的”主动”套接字转换为”被动”套接字，告诉操作系统内核：“我这个套接字是用来等待用户请求的。”当然，操作系统内核会为此做好接收用户请求的一切准备，比如完成连接队列。

listen 函数的原型是这样的：

1	int listen(int socketfd, int backlog)

第一个参数 socketdf 为套接字描述符，第二个参数 backlog，在 Linux 中表示已完成 (ESTABLISHED) 且未 accept 的队列大小，这个参数的大小决定了可以接收的并发数目。这个参数越大，并发数目理论上也会越大。但是参数过大也会占用过多的系统资源，一些系统，比如 Linux 并不允许对这个参数进行改变。

accept: 电话铃响起了……

当客户端的连接请求到达时，服务器端应答成功，连接建立，这个时候操作系统内核需要把这个事件通知到应用程序，并让应用程序感知到这个连接。这个过程，就好比电信运营商完成了一次电话连接的建立, 应答方的电话铃声响起，通知有人拨打了号码，这个时候就需要拿起电话筒开始应答。

accept 这个函数看成是操作系统内核和应用程序之间的桥梁。

1	int accept(int listensockfd, struct sockaddr cliaddr, socklen_t addrlen)

函数的第一个参数 listensockfd 是套接字，可以叫它为 listen 套接字，因为这就是前面通过 bind，listen 一系列操作而得到的套接字。函数的返回值有两个部分，第一个部分 cliadd 是通过指针方式获取的客户端的地址，addrlen 告诉我们地址的大小，这可以理解成当我们拿起电话机时，看到了来电显示，知道了对方的号码；另一个部分是函数的返回值，这个返回值是一个全新的描述字，代表了与客户端的连接。

这里一定要注意有两个套接字描述字，第一个是监听套接字描述字 listensockfd，它是作为输入参数存在的；第二个是返回的已连接套接字描述字。

这里和打电话的情形非常不一样的地方就在于，打电话一旦有一个连接建立，别人是不能再打进来的，只会得到语音播报：“您拨的电话正在通话中。”而网络程序的一个重要特征就是并发处理，不可能一个应用程序运行之后只能服务一个客户，如果是这样，双 11 抢购得需要多少服务器才能满足全国 “剁手党 ” 的需求？

监听套接字一直都存在，它是要为成千上万的客户来服务的，直到这个监听套接字关闭；而一旦一个客户和服务器连接成功，完成了 TCP 三次握手，操作系统内核就为这个客户生成一个已连接套接字，让应用服务器使用这个已连接套接字和客户进行通信处理。如果应用服务器完成了对这个客户的服务，比如一次网购下单，一次付款成功，那么关闭的就是已连接套接字，这样就完成了 TCP 连接的释放。请注意，这个时候释放的只是这一个客户连接，其它被服务的客户连接可能还存在。最重要的是，监听套接字一直都处于“监听”状态，等待新的客户请求到达并服务。

1.2、客户端发起连接的过程

connect: 拨打电话

客户端和服务器端的连接建立，是通过 connect 函数完成的。这是 connect 的构建函数：

1	int connect(int sockfd, const struct sockaddr *servaddr, socklen_t addrlen)

函数的第一个参数 sockfd 是连接套接字，通过前面讲述的 socket 函数创建。第二个、第三个参数 servaddr 和 addrlen，分别代表指向套接字地址结构的指针和该结构的大小。套接字地址结构必须含有服务器的 IP 地址和端口号。

客户在调用函数 connect 前不必非得调用 bind 函数，因为如果需要的话，内核会确定源 IP 地址，并按照一定的算法选择一个临时端口作为源端口。

如果是 TCP 套接字，那么调用 connect 函数将激发 TCP 的三次握手过程，而且仅在连接建立成功或出错时才返回。其中出错返回可能有以下几种情况：

三次握手无法建立，客户端发出的 SYN 包没有任何响应，于是返回 TIMEOUT 错误。这种情况比较常见的原因是对应的服务端 IP 写错。
客户端收到了 RST（复位）回答，这时候客户端会立即返回 CONNECTION REFUSED 错误。这种情况比较常见于客户端发送连接请求时的请求端口写错，因为 RST 是 TCP 在发生错误时发送的一种 TCP 分节。产生 RST 的三个条件是：目的地为某端口的 SYN 到达，然而该端口上没有正在监听的服务器（如前所述）；TCP 想取消一个已有连接；TCP 接收到一个根本不存在的连接上的分节。
客户发出的 SYN 包在网络上引起了”destination unreachable”，即目的不可达的错误。这种情况比较常见的原因是客户端和服务器端路由不通。

这里我们使用的网络编程模型都是阻塞式的。所谓阻塞式，就是调用发起后不会直接返回，由操作系统内核处理之后才会返回。

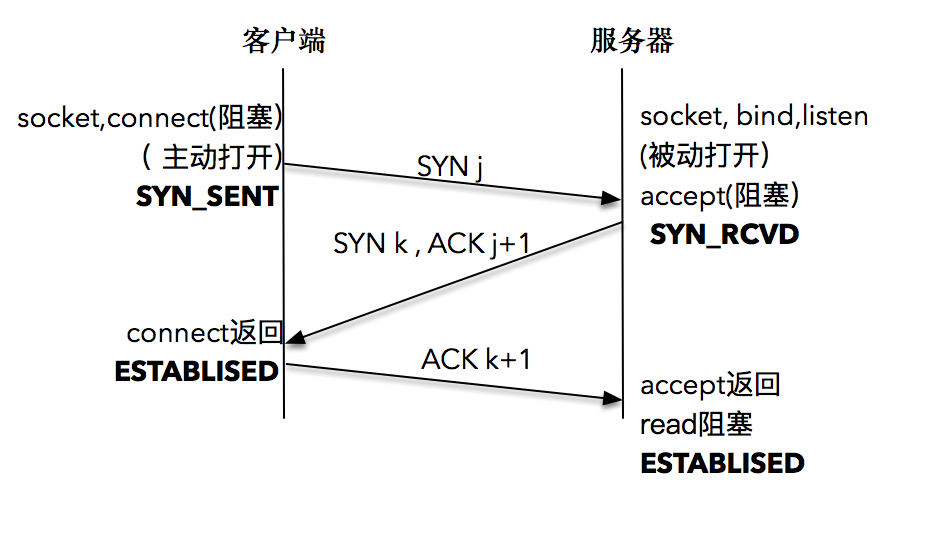

1.3、TCP 三次握手的解读

客户端的协议栈向服务器端发送了 SYN 包，并告诉服务器端当前发送序列号 j，客户端进入 SYNC_SENT 状态；
服务器端的协议栈收到这个包之后，和客户端进行 ACK 应答，应答的值为 j+1，表示对 SYN 包 j 的确认，同时服务器也发送一个 SYN 包，告诉客户端当前我的发送序列号为 k，服务器端进入 SYNC_RCVD 状态；
客户端协议栈收到 ACK 之后，使得应用程序从 connect 调用返回，表示客户端到服务器端的单向连接建立成功，客户端的状态为 ESTABLISHED，同时客户端协议栈也会对服务器端的 SYN 包进行应答，应答数据为 k+1；
应答包到达服务器端后，服务器端协议栈使得 accept 阻塞调用返回，这个时候服务器端到客户端的单向连接也建立成功，服务器端也进入 ESTABLISHED 状态

1.4、思考题

为什么tcp建立连接需要三次握手？

TCP 连接的双方要确保各自的收发消息的能力都是正常的。客户端第一次发送握手消息到服务端，服务端接收到握手消息后把 ack 和自己的 syn 一同发送给客户端，这是第二次握手，当客户端接收到服务端发送来的第二次握手消息后，客户端可以确认“服务端的收发能力 OK，客户端的收发能力 OK”，但是服务端只能确认“客户端的发送 OK，服务端的接收 OK”，所以还需要第三次握手，客户端收到服务端的第二次握手消息后，发起第三次握手消息，服务端收到客户端发送的第三次握手消息后，就能够确定“服务端的发送 OK，客户端的接收 OK”，至此，客户端和服务端都能够确认自己和对方的收发能力OK，TCP 连接建立完成。

这个问题的本质是信道不可靠，但是通信双发需要就某个问题达成一致。而要解决这个问题，无论你在消息中包含什么信息，三次通信是理论上的最小值.。所以三次握手不是 TCP 本身的要求，而是为了满足”在不可靠信道上可靠地传输信息”这一需求所致。

关于阻塞调用的，既然有阻塞调用，就应该有非阻塞调用，那么如何使用非阻塞调用套接字呢？使用的场景又是哪里呢？

非阻塞调用的使用的场景：程序在调用返回之前，需要做其他事情，可以选择用定时轮询或事件通知的方式获取调用结果。

客户端发起 connect 调用之前，可以调用 bind 函数么？

可以，但是调用 bind 函数，也就是客户端指定了端口号，这样容易造成端口冲突，所以客户端不调用 bind 函数，让系统自动选择空闲端口比较好。

二、TCP四次挥手

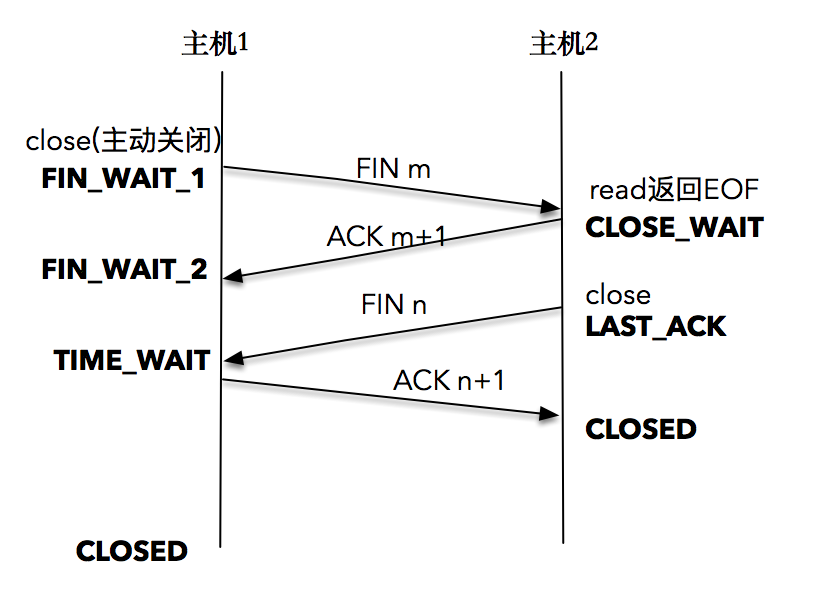

2.1、如何理解 TCP 四次挥手？

TCP 建立一个连接需 3 次握手，而终止一个连接则需要四次挥手。四次挥手的整个过程是这样的：

首先，一方应用程序调用 close，我们称该方为主动关闭方，该端的 TCP 发送一个 FIN 包，表示需要关闭连接。之后主动关闭方进入 FIN_WAIT_1 状态。

接着，接收到这个 FIN 包的对端执行被动关闭。这个 FIN 由 TCP 协议栈处理，我们知道，TCP 协议栈为 FIN 包插入一个文件结束符 EOF 到接收缓冲区中，应用程序可以通过 read 调用来感知这个 FIN 包。一定要注意，这个 EOF 会被放在已排队等候的其他已接收的数据之后，这就意味着接收端应用程序需要处理这种异常情况，因为 EOF 表示在该连接上再无额外数据到达。此时，被动关闭方进入 CLOSE_WAIT 状态。

接下来，被动关闭方将读到这个 EOF，于是，应用程序也调用 close 关闭它的套接字，这导致它的 TCP 也发送一个 FIN 包。这样，被动关闭方将进入 LAST_ACK 状态。

最终，主动关闭方接收到对方的 FIN 包，并确认这个 FIN 包。主动关闭方进入 TIME_WAIT 状态，而接收到 ACK 的被动关闭方则进入 CLOSED 状态。经过 2MSL 时间之后，主动关闭方也进入 CLOSED 状态。

每个方向都需要一个 FIN 和一个 ACK，因此通常被称为四次挥手。

当然，这中间使用 shutdown，执行一端到另一端的半关闭也是可以的。

当套接字被关闭时，TCP 为其所在端发送一个 FIN 包。在大多数情况下，这是由应用进程调用 close 而发生的，值得注意的是，一个进程无论是正常退出（exit 或者 main 函数返回），还是非正常退出（比如，收到 SIGKILL 信号关闭，就是 kill -9），所有该进程打开的描述符都会被系统关闭，这也导致 TCP 描述符对应的连接上发出一个 FIN 包。

无论是客户端还是服务器，任何一端都可以发起主动关闭。大多数真实情况是客户端执行主动关闭，你可能不会想到的是，HTTP/1.0 却是由服务器发起主动关闭的。

2.2、最大分组 MSL 是 TCP 分组在网络中存活的最长时间吗？

MSL 是任何 IP 数据报能够在因特网中存活的最长时间。其实它的实现不是靠计时器来完成的，在每个数据报里都包含有一个被称为 TTL（time to live）的 8 位字段，它的最大值为 255。TTL 可译为“生存时间”，这个生存时间由源主机设置初始值，它表示的是一个 IP 数据报可以经过的最大跳跃数，每经过一个路由器，就相当于经过了一跳，它的值就减 1，当此值减为 0 时，则所在的路由器会将其丢弃，同时发送 ICMP 报文通知源主机。RFC793 中规定 MSL 的时间为 2 分钟，Linux 实际设置为 30 秒。

2.3、关于 listen 函数中参数 backlog 的释义问题

我们该如何理解 listen 函数中的参数 backlog？如果 backlog 表示的是未完成连接队列的大小，那么已完成连接的队列的大小有限制吗？如果都是已经建立连接的状态，那么并发取决于已完成连接的队列的大小吗？

backlog 的值含义从来就没有被严格定义过。原先 Linux 实现中，backlog 参数定义了该套接字对应的未完成连接队列的最大长度（pending connections)。如果一个连接到达时，该队列已满，客户端将会接收一个 ECONNREFUSED 的错误信息，如果支持重传，该请求可能会被忽略，之后会进行一次重传。

从 Linux 2.2 开始，backlog 的参数内核有了新的语义，它现在定义的是已完成连接队列的最大长度，表示的是已建立的连接（established connection），正在等待被接收（accept 调用返回），而不是原先的未完成队列的最大长度。现在，未完成队列的最大长度值可以通过 /proc/sys/net/ipv4/tcp_max_syn_backlog 完成修改，默认值为 128。

至于已完成连接队列，如果声明的 backlog 参数比 /proc/sys/net/core/somaxconn 的参数要大，那么就会使用我们声明的那个值。实际上，这个默认的值为 128。注意在 Linux 2.4.25 之前，这个值是不可以修改的一个固定值，大小也是 128。

设计良好的程序，在 128 固定值的情况下也是可以支持成千上万的并发连接的，这取决于 I/O 分发的效率，以及多线程程序的设计。

2.4、UDP 连接和断开套接字的过程是怎样的？

UDP 连接套接字不是发起连接请求的过程，而是记录目的地址和端口到套接字的映射关系。断开套接字则相反，将删除原来记录的映射关系。

2.5、在 UDP 中不进行 connect，为什么客户端会收到信息？

UDP 只有 connect 才建立 socket 和 IP 地址的映射，那么如果不进行 connect，收到信息后内核又如何把数据交给对应的 socket？

这对应了两个不同的 API 场景。

第一个场景就是 connect 场景，在这个场景里，我们讨论的是 ICMP 报文和 socket 之间的定位。我们知道，ICMP 报文发送的是一个不可达的信息，不可达的信息是通过目的地址和端口来区分的，如果没有 connect 操作，目的地址和端口就没有办法和 socket 套接字进行对应，所以，即使收到了 ICMP 报文，内核也没有办法通知到对应的应用程序，告诉它连接地址不可达。

那么为什么在不 connect 的情况下，我们的客户端又可以收到服务器回显的信息了？

这就涉及到了第二个场景，也就是报文发送的场景。服务器端程序，先通过 recvfrom 函数调用获取了客户端的地址和端口信息，这当然是可以的，因为 UDP 报文里面包含了这部分信息。然后我们看到服务器端又通过调用 sendto 函数，把客户端的地址和端口信息告诉了内核协议栈，可以肯定的是，之后发送的 UDP 报文就带上了客户端的地址和端口信息，通过客户端的地址和端口信息，可以找到对应的套接字和应用程序，完成数据的收发。

//服务器端程序，先通过 recvfrom 函数调用获取了客户端的地址和端口信息
int n = recvfrom(socket_fd, message, MAXLINE, 0, (struct sockaddr *) &client_addr, &client_len);
message[n] = 0;
printf("received %d bytes: %s\n", n, message);

char send_line[MAXLINE];
sprintf(send_line, "Hi, %s", message);

//服务器端程序调用 send 函数，把客户端的地址和端口信息告诉了内核
sendto(socket_fd, send_line, strlen(send_line), 0, (struct sockaddr *) &client_addr, client_len);
