数据结构与算法-红黑树(转载)

为什么工程中都喜欢用红黑树，而不是其他平衡二叉查找树呢？

零、什么是平衡二叉查找树？

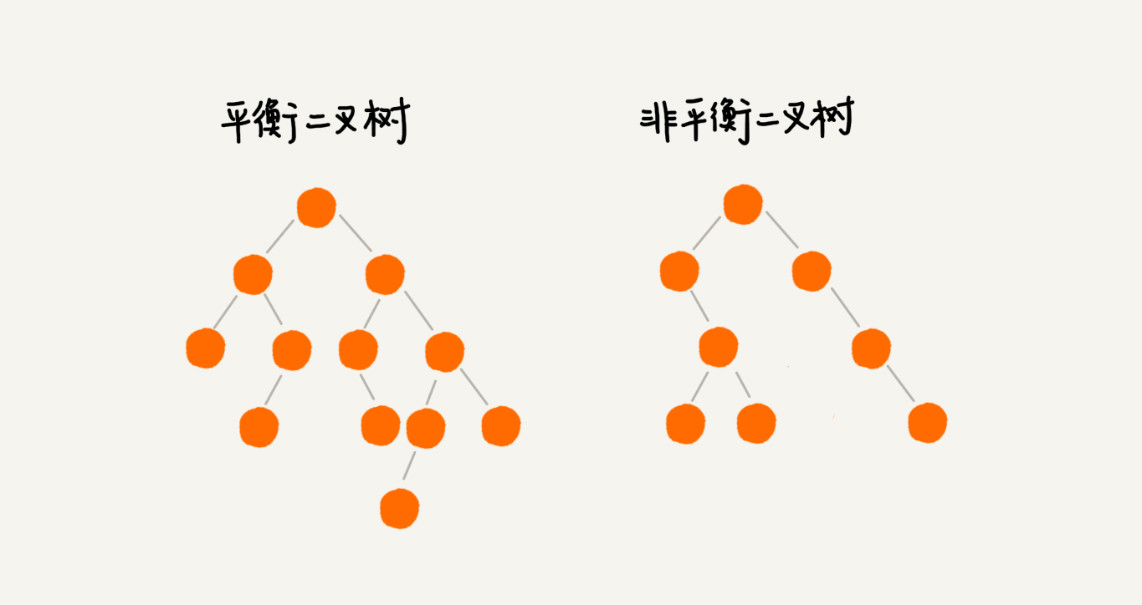

平衡二叉树的严格定义是这样的：二叉树中任意一个节点的左右子树的高度相差不能大于 1。

平衡二叉查找树不仅满足上面平衡二叉树的定义，还满足二叉查找树的特点。最先被发明的平衡二叉查找树是 AVL 树，它严格符合我刚讲到的平衡二叉查找树的定义，即任何节点的左右子树高度相差不超过 1，是一种高度平衡的二叉查找树。

发明平衡二叉查找树这类数据结构的初衷是，解决普通二叉查找树在频繁的插入、删除等动态更新的情况下，出现时间复杂度退化的问题。

所以，平衡二叉查找树中“平衡”的意思，其实就是让整棵树左右看起来比较“对称”、比较“平衡”，不要出现左子树很高、右子树很矮的情况。这样就能让整棵树的高度相对来说低一些，相应的插入、删除、查找等操作的效率高一些。

一、如何定义一棵红黑树？

平衡二叉查找树其实有很多，比如，Splay Tree（伸展树）、Treap（树堆）等，但是我们提到平衡二叉查找树，听到的基本都是红黑树。它的出镜率甚至要高于“平衡二叉查找树”这几个字，有时候，我们甚至默认平衡二叉查找树就是红黑树，那我们现在就来看看这个“明星树”。

红黑树的英文是“Red-Black Tree”，简称 R-B Tree。它是一种不严格的平衡二叉查找树。

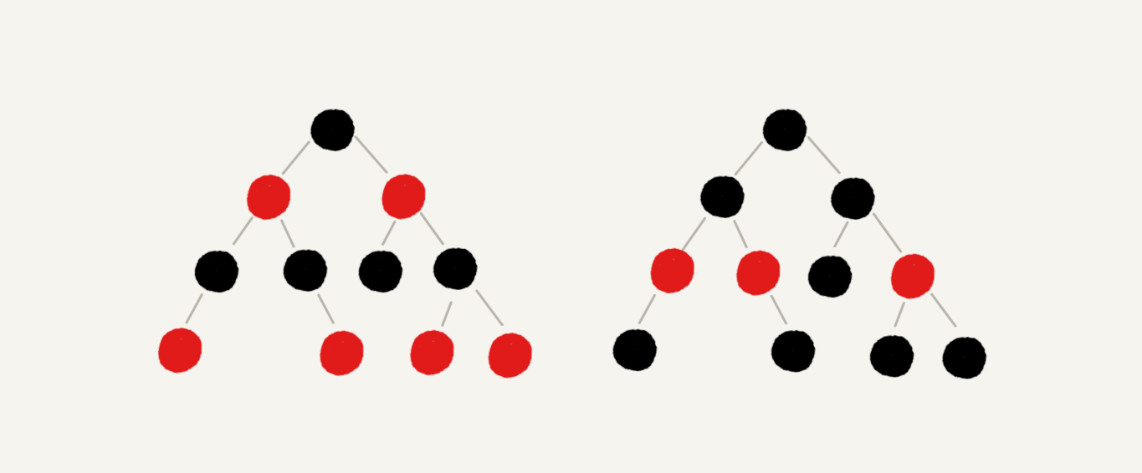

顾名思义，红黑树中的节点，一类被标记为黑色，一类被标记为红色。除此之外，一棵红黑树还需要满足这样几个要求：

• 根节点是黑色的；
• 每个叶子节点都是黑色的空节点（NIL），也就是说，叶子节点不存储数据；
• 任何相邻的节点都不能同时为红色，也就是说，红色节点是被黑色节点隔开的；
• 每个节点，从该节点到达其可达叶子节点的所有路径，都包含相同数目的黑色节点；

二、为什么说红黑树是近似平衡的？

“平衡”的意思可以等价为性能不退化。“近似平衡”就等价为性能不会退化得太严重。

一棵极其平衡的二叉树（满二叉树或完全二叉树）的高度大约是 log₂n，所以如果要证明红黑树是近似平衡的，我们只需要分析，红黑树的高度是否比较稳定地趋近 log₂n 就好了。

首先，我们来看，如果我们将红色节点从红黑树中去掉，那单纯包含黑色节点的红黑树的高度是多少呢？

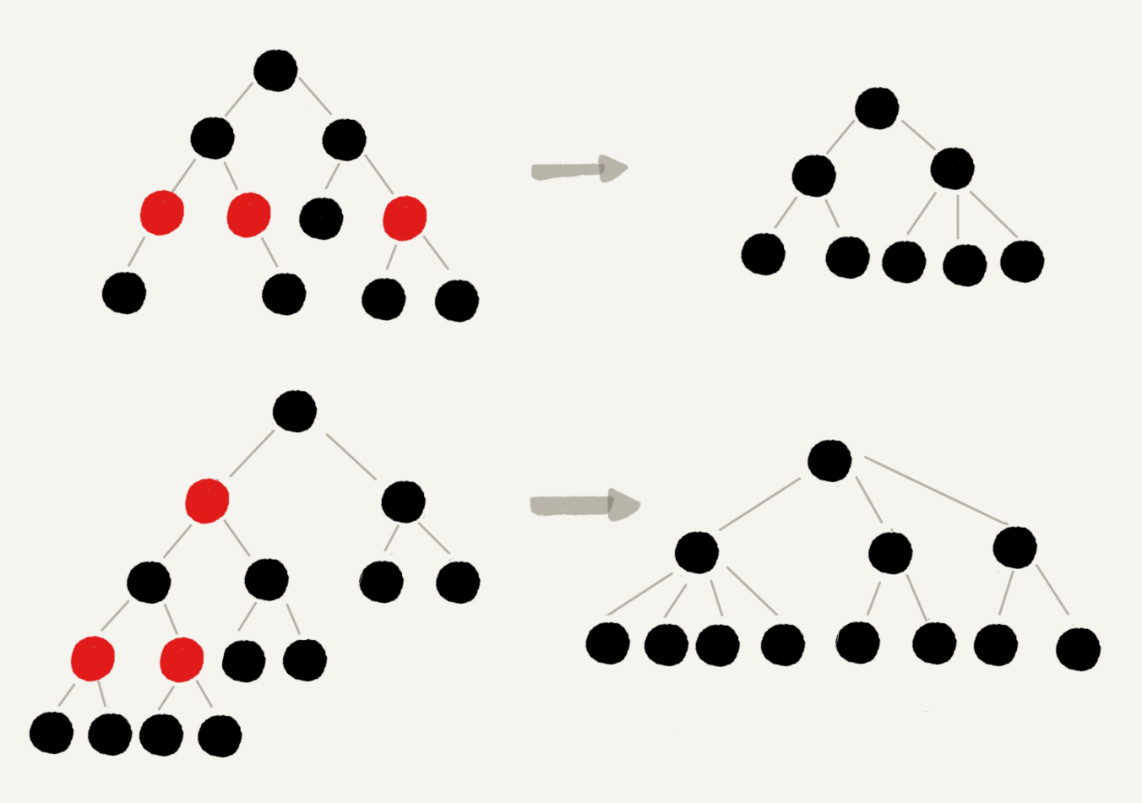

红色节点删除之后，有些节点就没有父节点了，它们会直接拿这些节点的祖父节点（父节点的父节点）作为父节点。所以，之前的二叉树就变成了四叉树。

前面红黑树的定义里有这么一条：从任意节点到可达的叶子节点的每个路径包含相同数目的黑色节点。我们从四叉树中取出某些节点，放到叶节点位置，四叉树就变成了完全二叉树。所以，仅包含黑色节点的四叉树的高度，比包含相同节点个数的完全二叉树的高度还要小。

完全二叉树的高度近似 log₂n，这里的四叉“黑树”的高度要低于完全二叉树，所以去掉红色节点的“黑树”的高度也不会超过 log₂n。

我们现在知道只包含黑色节点的“黑树”的高度，那我们现在把红色节点加回去，高度会变成多少呢？

在红黑树中，红色节点不能相邻，也就是说，有一个红色节点就要至少有一个黑色节点，将它跟其他红色节点隔开。红黑树中包含最多黑色节点的路径不会超过 log₂n，所以加入红色节点之后，最长路径不会超过 2log₂n，也就是说，红黑树的高度近似 2log₂n。

红黑树的高度只比高度平衡的 AVL 树的高度（log₂n）仅仅大了一倍，在性能上，下降得并不多。这样推导出来的结果不够精确，实际上红黑树的性能更好。

三、内容小结

前面提到 Treap、Splay Tree，绝大部分情况下，它们操作的效率都很高，但是也无法避免极端情况下时间复杂度的退化。尽管这种情况出现的概率不大，但是对于单次操作时间非常敏感的场景来说，它们并不适用。

AVL 树是一种高度平衡的二叉树，所以查找的效率非常高，但是，有利就有弊，AVL 树为了维持这种高度的平衡，就要付出更多的代价。每次插入、删除都要做调整，就比较复杂、耗时。所以，对于有频繁的插入、删除操作的数据集合，使用 AVL 树的代价就有点高了。

红黑树只是做到了近似平衡，并不是严格的平衡，所以在维护平衡的成本上，要比 AVL 树要低。

所以，红黑树的插入、删除、查找各种操作性能都比较稳定。对于工程应用来说，要面对各种异常情况，为了支撑这种工业级的应用，我们更倾向于这种性能稳定的平衡二叉查找树。

红黑树是一种平衡二叉查找树。它是为了解决普通二叉查找树在数据更新的过程中，复杂度退化的问题而产生的。红黑树的高度近似 log₂n，所以它是近似平衡，插入、删除、查找操作的时间复杂度都是 O(logn)。

因为红黑树是一种性能非常稳定的二叉查找树，所以，在工程中，但凡是用到动态插入、删除、查找数据的场景，都可以用到它。不过，它实现起来比较复杂，如果自己写代码实现，难度会有些高，这个时候，我们其实更倾向用跳表来替代它。

四、实现红黑树的基本思想

一棵合格的红黑树需要满足这样几个要求：

• 根节点是黑色的；
• 每个叶子节点都是黑色的空节点（NIL），也就是说，叶子节点不存储数据；
• 任何相邻的节点都不能同时为红色，也就是说，红色节点是被黑色节点隔开的；
• 每个节点，从该节点到达其可达叶子节点的所有路径，都包含相同数目的黑色节点。

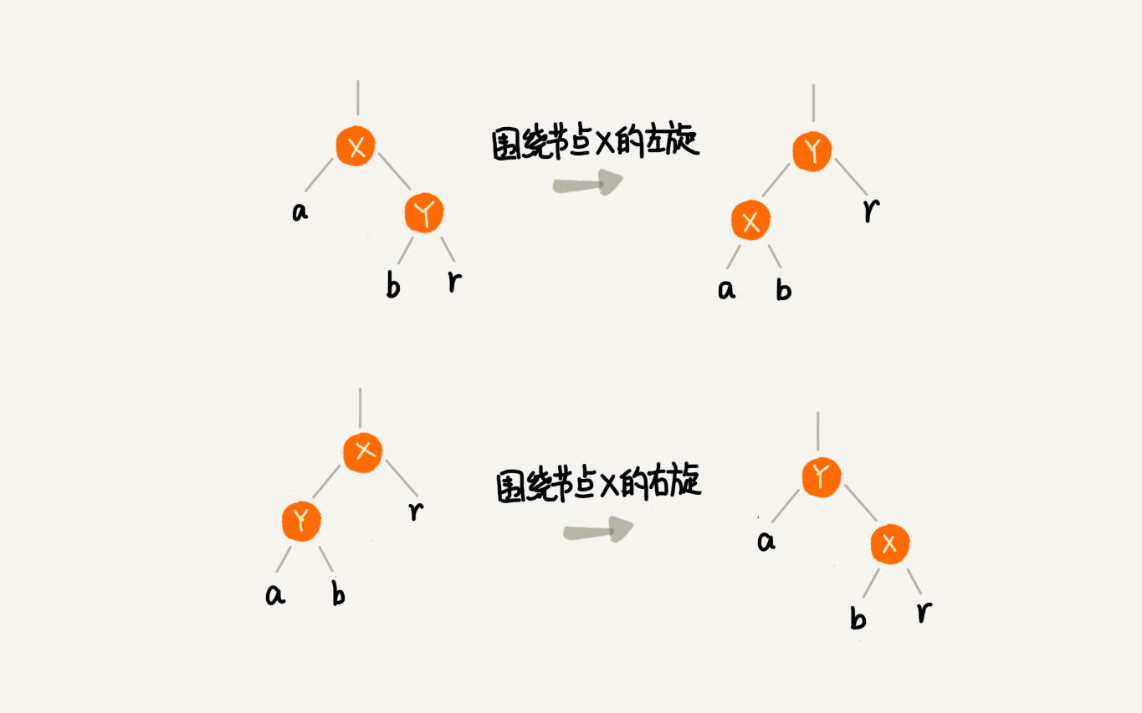

两个非常重要的操作，左旋（rotate left）、右旋（rotate right）。左旋全称其实是叫围绕某个节点的左旋，那右旋的全称估计你已经猜到了，就叫围绕某个节点的右旋。下图中的 a，b，r 表示子树，可以为空。

红黑树的插入、删除操作会破坏红黑树的定义，具体来说就是会破坏红黑树的平衡，所以，我们现在就来看下，红黑树在插入、删除数据之后，如何调整平衡，继续当一棵合格的红黑树的。

五、插入操作的平衡调整

红黑树规定，插入的节点必须是红色的。而且，二叉查找树中新插入的节点都是放在叶子节点上。所以，关于插入操作的平衡调整，有这样两种特殊情况，但是也都非常好处理。

• 如果插入节点的父节点是黑色的，那我们什么都不用做，它仍然满足红黑树的定义。
• 如果插入的节点是根节点，那我们直接改变它的颜色，把它变成黑色就可以了。

红黑树的平衡调整过程是一个迭代的过程。我们把正在处理的节点叫做关注节点。关注节点会随着不停地迭代处理，而不断发生变化。最开始的关注节点就是新插入的节点。

新节点插入之后，如果红黑树的平衡被打破，那一般会有下面三种情况。我们只需要根据每种情况的特点，不停地调整，就可以让红黑树继续符合定义，也就是继续保持平衡。

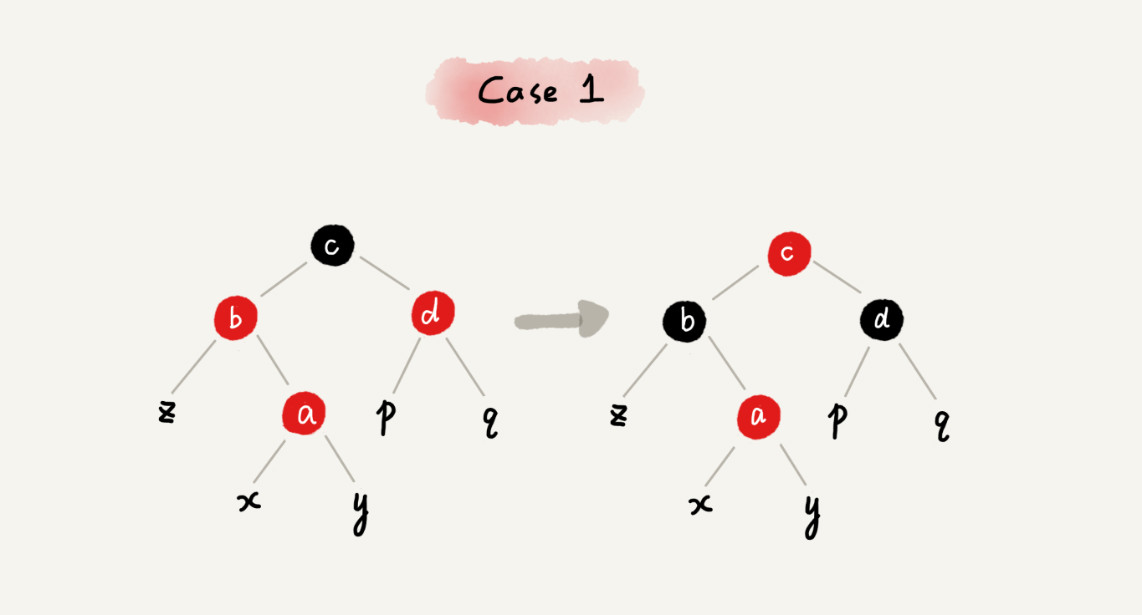

CASE 1：如果关注节点是 a，它的叔叔节点 d 是红色，我们就依次执行下面的操作：

• 将关注节点 a 的父节点 b、叔叔节点 d 的颜色都设置成黑色；
• 将关注节点 a 的祖父节点 c 的颜色设置成红色；
• 关注节点变成 a 的祖父节点 c；
• 跳到 CASE 2 或者 CASE 3。

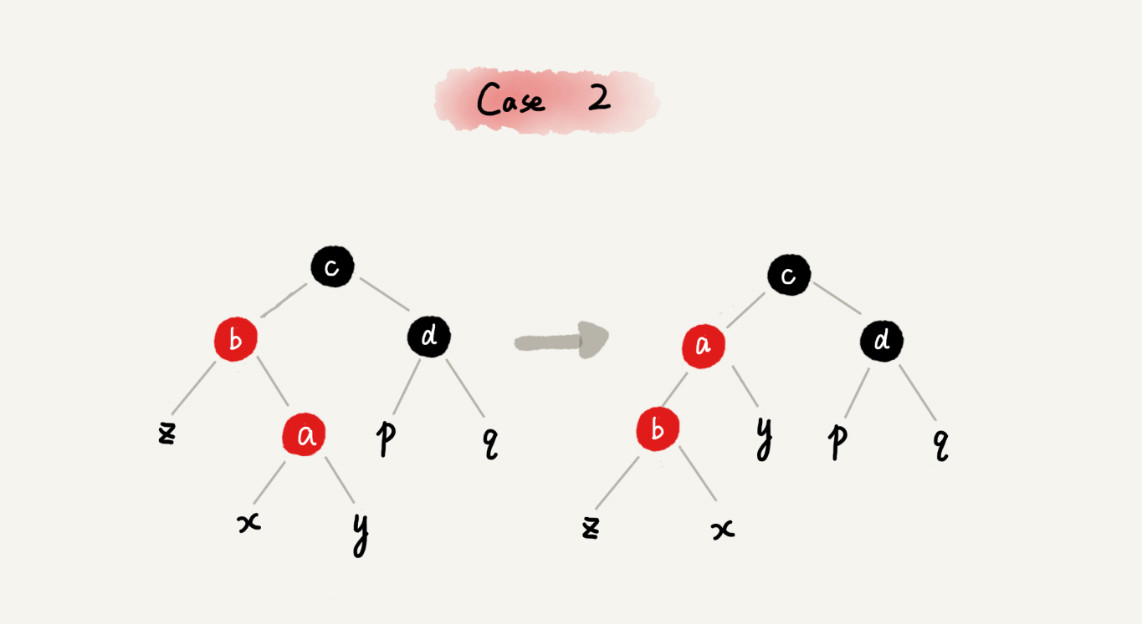

CASE 2：如果关注节点是 a，它的叔叔节点 d 是黑色，关注节点 a 是其父节点 b 的右子节点，我们就依次执行下面的操作：

• 关注节点变成节点 a 的父节点 b；
• 围绕新的关注节点 b 左旋；
• 跳到 CASE 3。

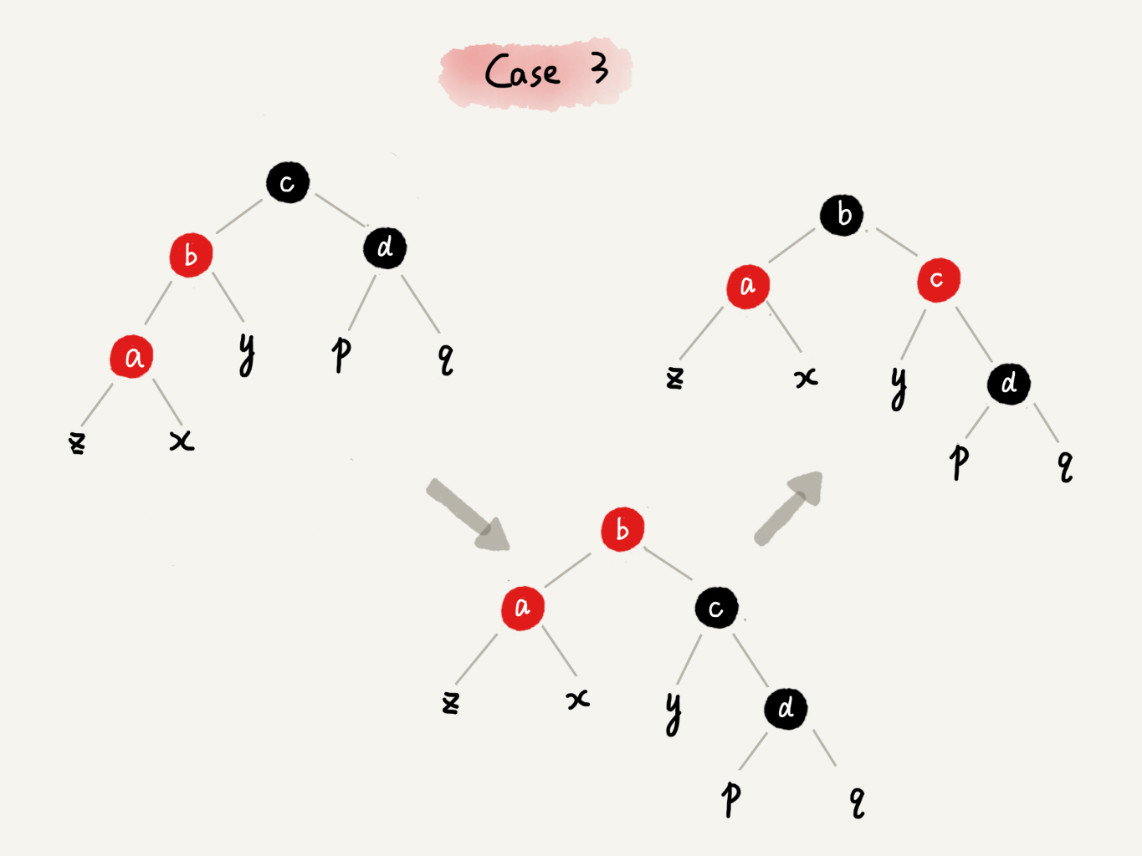

CASE 3：如果关注节点是 a，它的叔叔节点 d 是黑色，关注节点 a 是其父节点 b 的左子节点，我们就依次执行下面的操作：

• 围绕关注节点 a 的祖父节点 c 右旋；
• 将关注节点 a 的父节点 b、兄弟节点 c 的颜色互换。
• 调整结束。

六、删除操作的平衡调整

删除操作的平衡调整分为两步，第一步是针对删除节点初步调整。初步调整只是保证整棵红黑树在一个节点删除之后，仍然满足最后一条定义的要求，也就是说，每个节点，从该节点到达其可达叶子节点的所有路径，都包含相同数目的黑色节点；第二步是针对关注节点进行二次调整，让它满足红黑树的第三条定义，即不存在相邻的两个红色节点。

6.1、针对删除节点初步调整

这里需要注意一下，红黑树的定义中“只包含红色节点和黑色节点”，经过初步调整之后，为了保证满足红黑树定义的最后一条要求，有些节点会被标记成两种颜色，“红 - 黑”或者“黑 - 黑”。如果一个节点被标记为了“黑 - 黑”，那在计算黑色节点个数的时候，要算成两个黑色节点。

如果一个节点既可以是红色，也可以是黑色，在画图的时候，会用一半红色一半黑色来表示。如果一个节点是“红 - 黑”或者“黑 - 黑”，会用左上角的一个小黑点来表示额外的黑色。

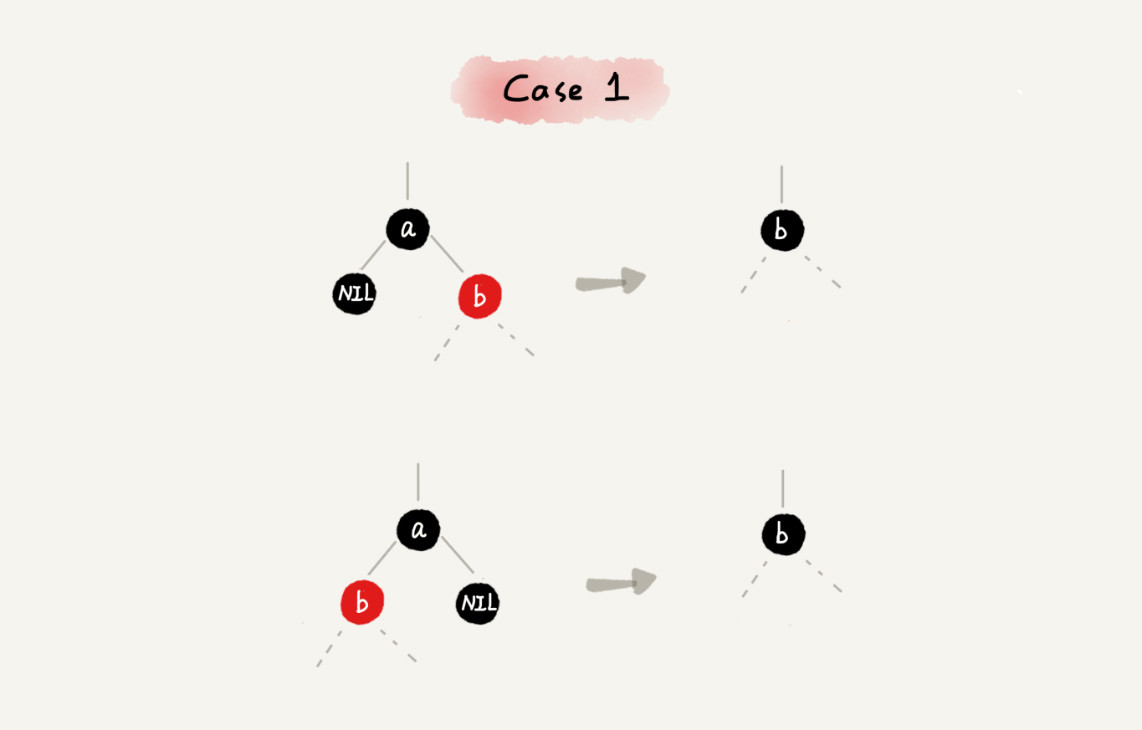

CASE 1：如果要删除的节点是 a，它只有一个子节点 b，那我们就依次进行下面的操作：

• 删除节点 a，并且把节点 b 替换到节点 a 的位置，这一部分操作跟普通的二叉查找树的删除操作一样；
• 节点 a 只能是黑色，节点 b 也只能是红色，其他情况均不符合红黑树的定义。这种情况下，我们把节点 b 改为黑色；
• 调整结束，不需要进行二次调整。

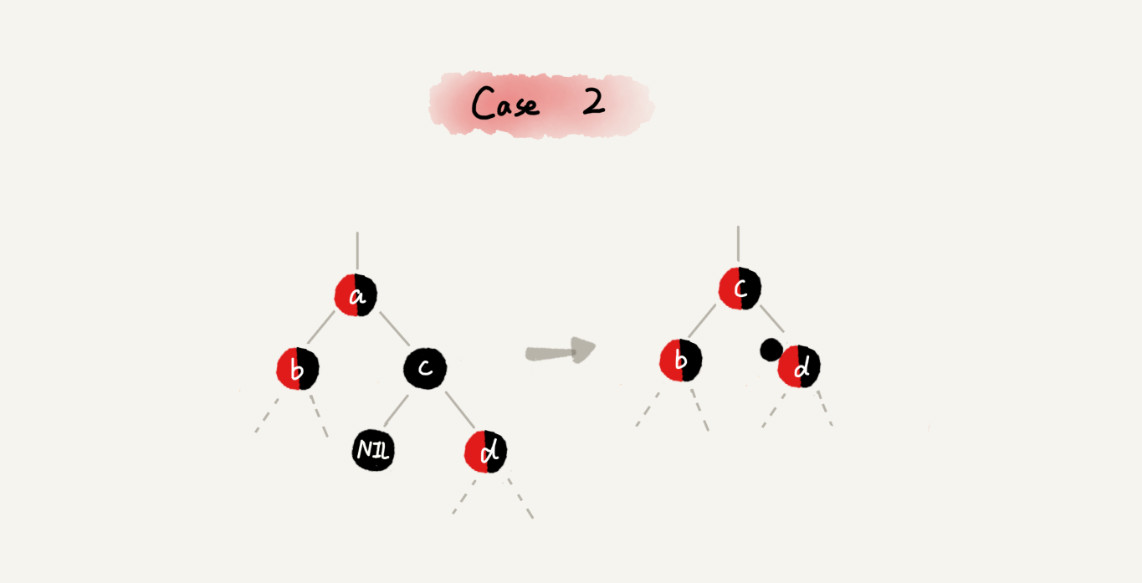

CASE 2：如果要删除的节点 a 有两个非空子节点，并且它的后继节点就是节点 a 的右子节点 c。我们就依次进行下面的操作：

• 如果节点 a 的后继节点就是右子节点 c，那右子节点 c 肯定没有左子树。我们把节点 a 删除，并且将节点 c 替换到节点 a 的位置。这一部分操作跟普通的二叉查找树的删除操作无异；
• 然后把节点 c 的颜色设置为跟节点 a 相同的颜色；
• 如果节点 c 是黑色，为了不违反红黑树的最后一条定义，我们给节点 c 的右子节点 d 多加一个黑色，这个时候节点 d 就成了“红 - 黑”或者“黑 - 黑”；
• 这个时候，关注节点变成了节点 d，第二步的调整操作就会针对关注节点来做。

CASE 3：如果要删除的是节点 a，它有两个非空子节点，并且节点 a 的后继节点不是右子节点，我们就依次进行下面的操作：

• 找到后继节点 d，并将它删除，删除后继节点 d 的过程参照 CASE 1；
• 将节点 a 替换成后继节点 d；
• 把节点 d 的颜色设置为跟节点 a 相同的颜色；如果节点 d 是黑色，为了不违反红黑树的最后一条定义，我们给节点 d 的右子节点 c 多加一个黑色，这个时候节点 c 就成了“红 - 黑”或者“黑 - 黑”；
• 这个时候，关注节点变成了节点 c，第二步的调整操作就会针对关注节点来做。

6.2、针对关注节点进行二次调整

经过初步调整之后，关注节点变成了“红 - 黑”或者“黑 - 黑”节点。针对这个关注节点，我们再分四种情况来进行二次调整。二次调整是为了让红黑树中不存在相邻的红色节点。

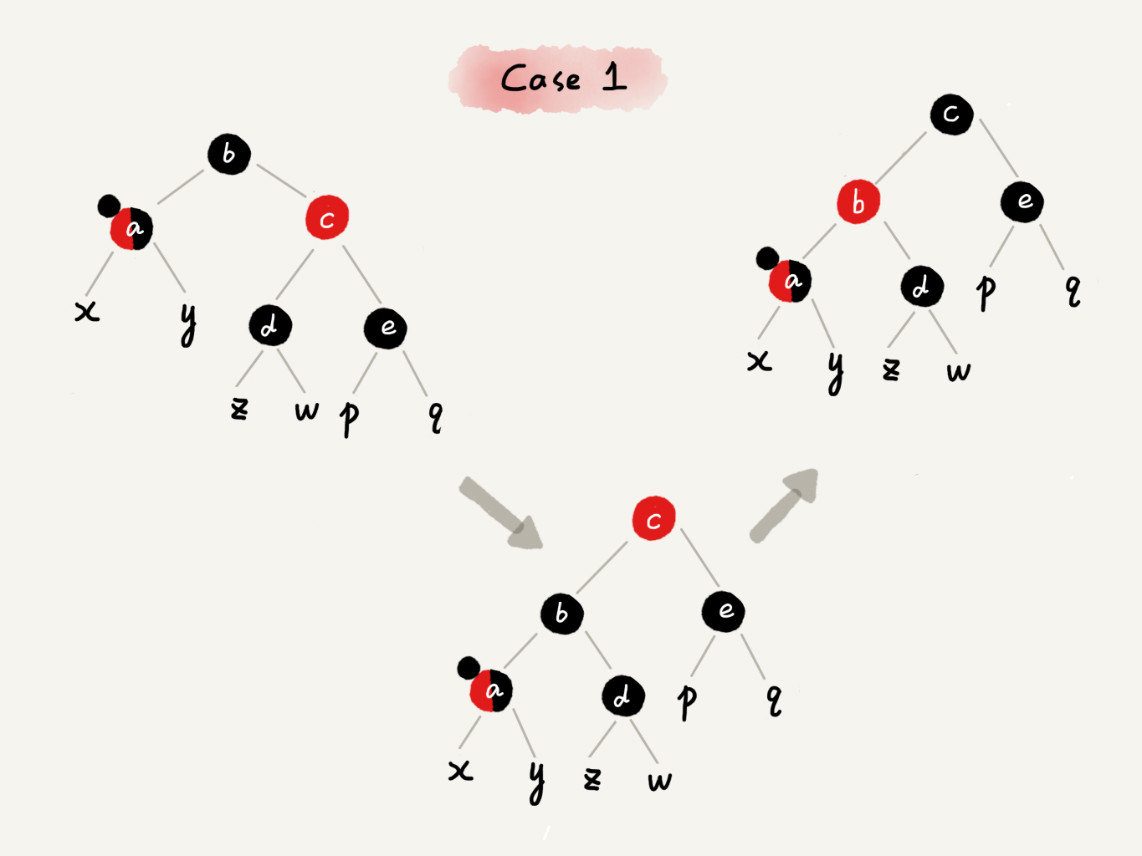

CASE 1：如果关注节点是 a，它的兄弟节点 c 是红色的，我们就依次进行下面的操作：

• 围绕关注节点 a 的父节点 b 左旋；
• 关注节点 a 的父节点 b 和祖父节点 c 交换颜色；
• 关注节点不变；
• 继续从四种情况中选择适合的规则来调整。

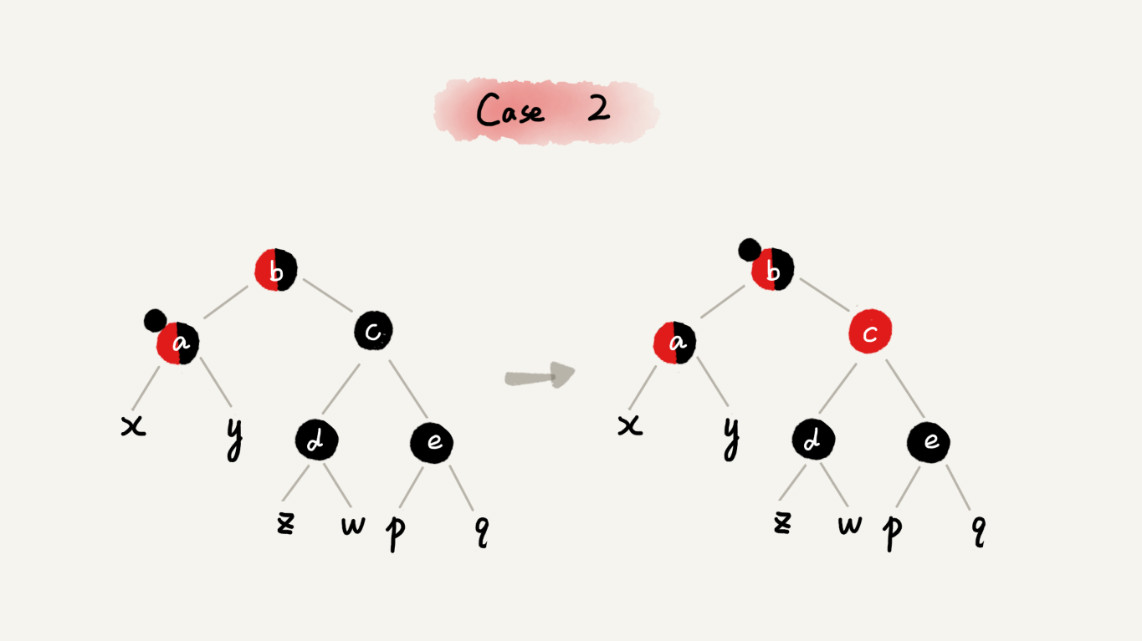

CASE 2：如果关注节点是 a，它的兄弟节点 c 是黑色的，并且节点 c 的左右子节点 d、e 都是黑色的，我们就依次进行下面的操作：

• 将关注节点 a 的兄弟节点 c 的颜色变成红色；
• 从关注节点 a 中去掉一个黑色，这个时候节点 a 就是单纯的红色或者黑色；
• 给关注节点 a 的父节点 b 添加一个黑色，这个时候节点 b 就变成了“红 - 黑”或者“黑 - 黑”；
• 关注节点从 a 变成其父节点 b；
• 继续从四种情况中选择符合的规则来调整。

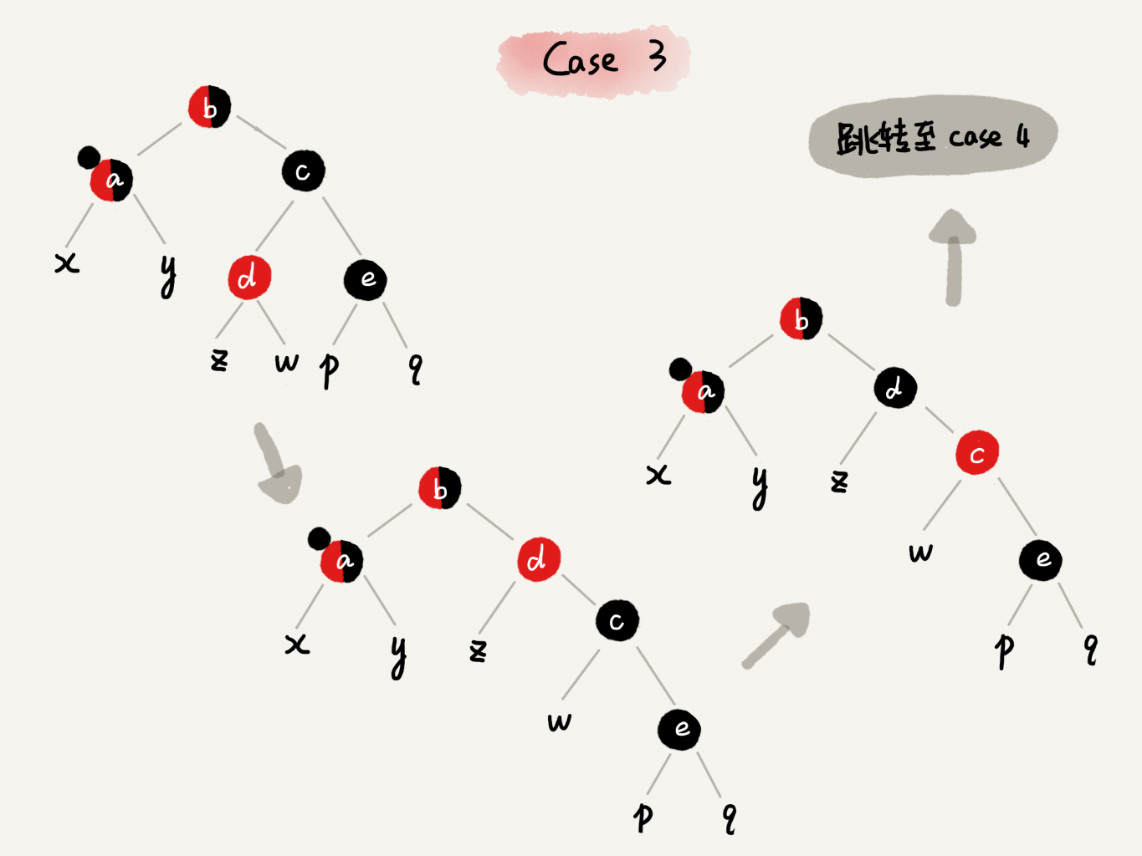

CASE 3：如果关注节点是 a，它的兄弟节点 c 是黑色，c 的左子节点 d 是红色，c 的右子节点 e 是黑色，我们就依次进行下面的操作：

• 围绕关注节点 a 的兄弟节点 c 右旋；
• 节点 c 和节点 d 交换颜色；
• 关注节点不变；
• 跳转到 CASE 4，继续调整。

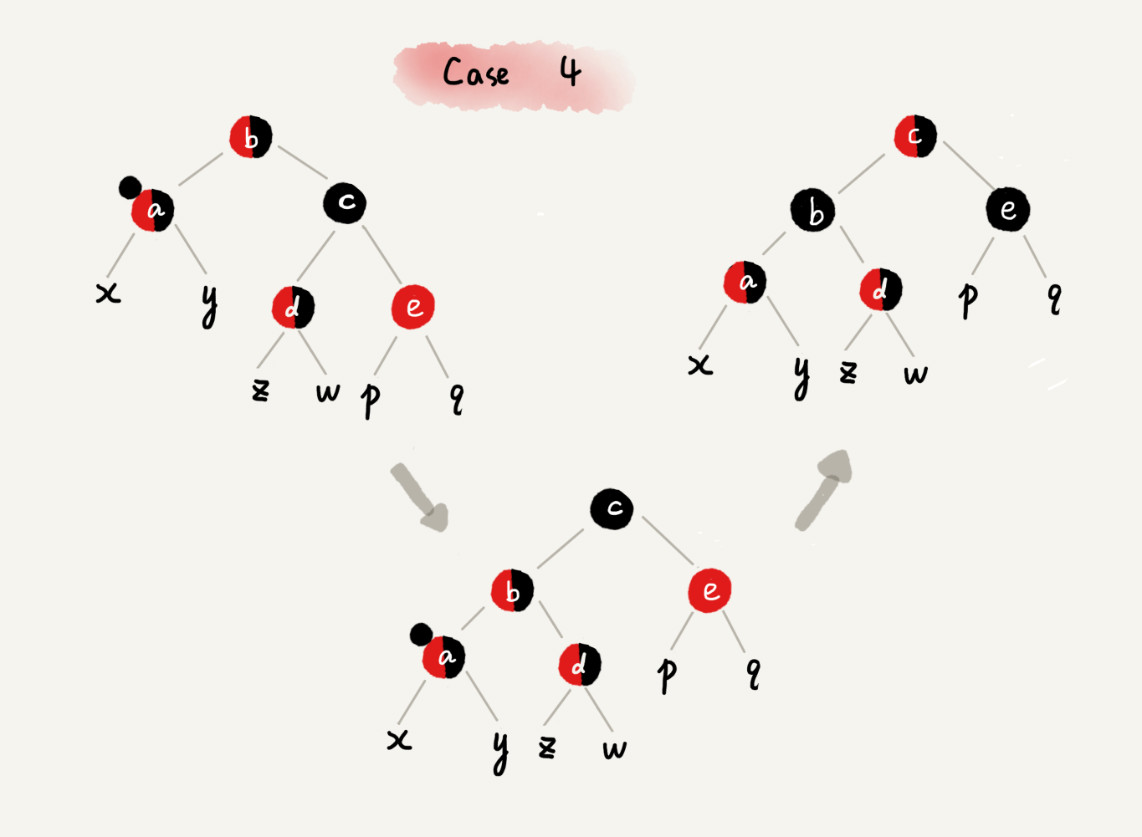

CASE 4：如果关注节点 a 的兄弟节点 c 是黑色的，并且 c 的右子节点是红色的，我们就依次进行下面的操作：

• 围绕关注节点 a 的父节点 b 左旋；
• 将关注节点 a 的兄弟节点 c 的颜色，跟关注节点 a 的父节点 b 设置成相同的颜色；
• 将关注节点 a 的父节点 b 的颜色设置为黑色；
• 从关注节点 a 中去掉一个黑色，节点 a 就变成了单纯的红色或者黑色；
• 将关注节点 a 的叔叔节点 e 设置为黑色；
• 调整结束。

6.3、为什么红黑树的定义中，要求叶子节点是黑色的空节点？

只要满足这一条要求，那在任何时刻，红黑树的平衡操作都可以归结为我们刚刚讲的那几种情况。

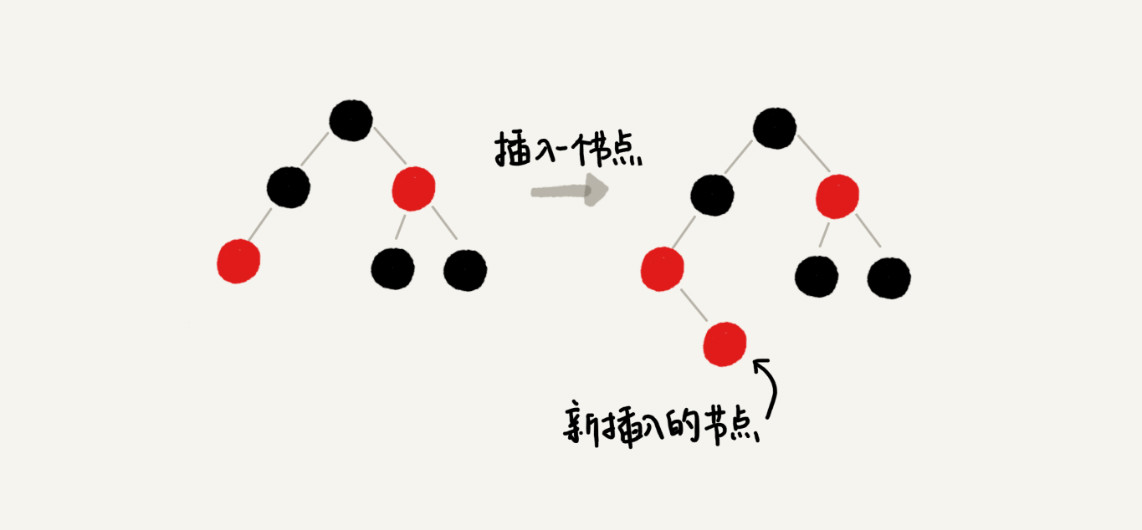

通过一个例子来解释一下。假设红黑树的定义中不包含刚刚提到的那一条“叶子节点必须是黑色的空节点”，我们往一棵红黑树中插入一个数据，新插入节点的父节点也是红色的，两个红色的节点相邻，这个时候，红黑树的定义就被破坏了。那我们应该如何调整呢？

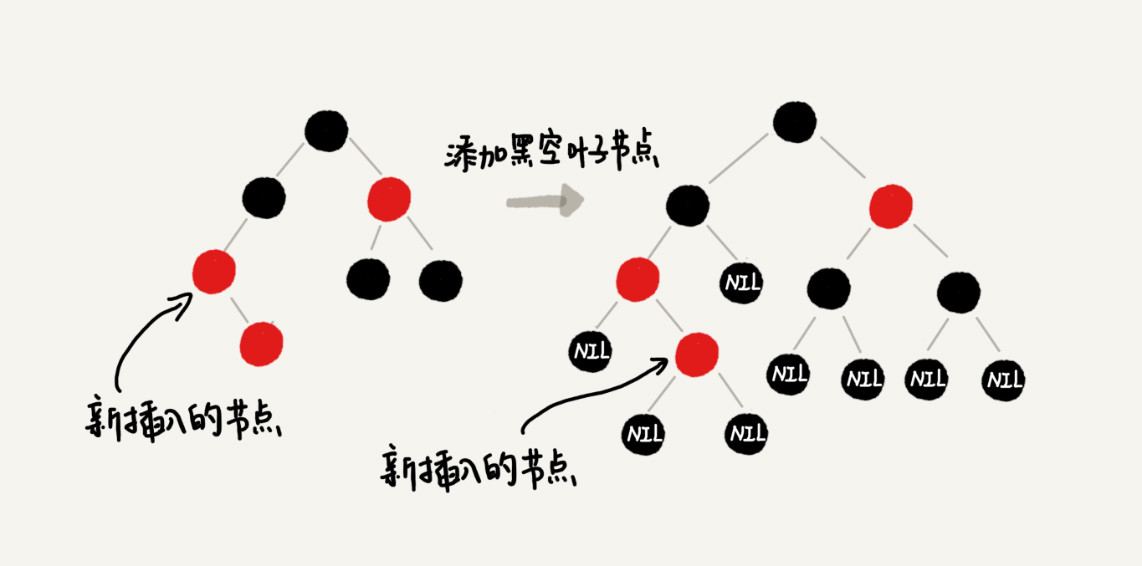

你会发现，这个时候，我们前面在讲插入时，三种情况下的平衡调整规则，没有一种是适用的。但是，如果我们把黑色的空节点都给它加上，变成下面这样，你会发现，它满足 CASE 2 了。

你可能会说，你可以调整一下平衡调整规则啊。比如把 CASE 2 改为“如果关注节点 a 的叔叔节点 b 是黑色或者不存在，a 是父节点的右子节点，就进行某某操作”。当然可以，但是这样的话规则就没有原来简洁了。

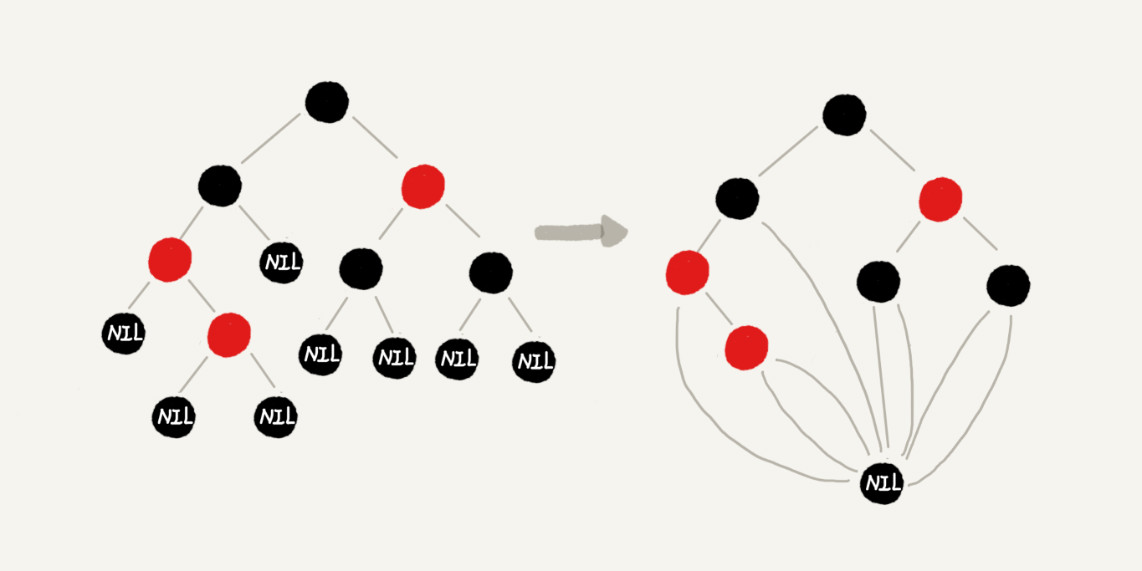

你可能还会说，这样给红黑树添加黑色的空的叶子节点，会不会比较浪费存储空间呢？答案是不会的。虽然我们在讲解或者画图的时候，每个黑色的、空的叶子节点都是独立画出来的。实际上，在具体实现的时候，我们只需要像下面这样，共用一个黑色的、空的叶子节点就行了。

七、内容小结

第一点，把红黑树的平衡调整的过程比作魔方复原，不要过于深究这个算法的正确性。你只需要明白，只要按照固定的操作步骤，保持插入、删除的过程，不破坏平衡树的定义就行了。

第二点，找准关注节点，不要搞丢、搞错关注节点。因为每种操作规则，都是基于关注节点来做的，只有弄对了关注节点，才能对应到正确的操作规则中。在迭代的调整过程中，关注节点在不停地改变，所以，这个过程一定要注意，不要弄丢了关注节点。

第三点，插入操作的平衡调整比较简单，但是删除操作就比较复杂。针对删除操作，我们有两次调整，第一次是针对要删除的节点做初步调整，让调整后的红黑树继续满足第四条定义，“每个节点到可达叶子节点的路径都包含相同个数的黑色节点”。但是这个时候，第三条定义就不满足了，有可能会存在两个红色节点相邻的情况。第二次调整就是解决这个问题，让红黑树不存在相邻的红色节点。

八、红黑树的实现（C++）

#include<iostream>
using namespace std;

enum COLOR { RED, BLACK };

template<class K, class V>
struct RBTreeNode
{
	RBTreeNode<K, V>* _pLeft;
	RBTreeNode<K, V>* _pRight;
	RBTreeNode<K, V>* _pParent;
	K _key;
	V _value;
	COLOR _color;

	RBTreeNode(const K& key = K(), const V& value = V(), const COLOR& color = RED)
		: _pLeft(NULL)
		, _pRight(NULL)
		, _pParent(NULL)
		, _key(key)
		, _value(value)
		, _color(color)
	{}
};

template<class K, class V>
class RBTree
{
	typedef RBTreeNode<K, V> Node;

private:
	Node* _pRoot;

public:
	RBTree() : _pRoot(NULL) {}

    // 插入
	bool Insert(const K& key, const V&value);

    // 左旋
	void _RotateL(Node* parent);

    // 右旋
	void _RotateR(Node* parent);

    // 中序遍历
	void InOrder();

    // 中序遍历
	void _InOrder(Node* pRoot);

    // 是否是红黑树
	bool CheckRBTree();

    // 是否是红黑树
	bool _CheckRBTree(Node* pRoot,int counter,int k);
};

//插入节点
template<class K, class V>
bool RBTree<K, V>::Insert(const K& key, const V& value)
{
	//创建根节点
	if (_pRoot == NULL)
	{
		_pRoot = new Node(key, value);
		_pRoot->_color = BLACK;
		return true;
	}

	//寻找插入位置
	Node* pCur = _pRoot;
	Node* parent = NULL;
	while (pCur)
	{
		if (key < pCur->_key)
		{
			parent = pCur;
			pCur = pCur->_pLeft;
		}
		else if (key > pCur->_key)
		{
			parent = pCur;
			pCur = pCur->_pRight;
		}
		else
			return false;
	}
	//插入
	pCur = new Node(key, value);
	if (key < parent->_key)
		parent->_pLeft = pCur;
	else
		parent->_pRight = pCur;

	pCur->_pParent = parent; //注意

	//看红黑树是否满足性质，分情况讨论
	while (_pRoot != pCur && pCur->_pParent->_color == RED)
	{
		Node* gf = parent->_pParent; //双亲的双亲肯定存在，不然不会进入这个循环

		//双亲在左，叔叔（存在的话）在右
		if (gf->_pLeft == parent)
		{
			Node* uncle = gf->_pRight;
			if (uncle&&uncle->_color == RED) //情况一
			{
				parent->_color = BLACK;
				uncle->_color = BLACK;
				gf->_color = RED;

				//向上更新
				pCur = gf;
				parent = pCur->_pParent;
			}
			else //情况二，三（将三转化为二，再一起处理）
			{
				if (parent->_pRight == pCur)
				{
					_RotateL(parent);
					std::swap(parent, pCur);
				}

				gf->_color = RED;
				parent->_color = BLACK;
				_RotateR(gf);
			}
		}
		else//双亲在右
		{
			Node*uncle = gf->_pLeft;
			if (uncle && uncle->_color == RED)  //情况一
			{
				parent->_color = BLACK;
				uncle->_color = BLACK;
				gf->_color = RED;

				//向上更新
				pCur = gf;
				parent = pCur->_pParent;
			}
			else   //情况二、三（将情况三转化为情况二，再一起处理）
			{
				if (parent->_pLeft == pCur)
				{
					_RotateR(parent);
					std::swap(parent, pCur);
				}

				gf->_color = RED;
				parent->_color = BLACK;
				_RotateL(gf);
			}
		}
	}

	_pRoot->_color = BLACK;
	return true;
}

//左旋
template<class K, class V>
void RBTree<K, V>::_RotateL(Node* parent)
{
	Node* subR = parent->_pRight;
	Node* subRL = subR->_pLeft;   //可能不存在

	parent->_pRight = subRL;
	if (subRL)
		subRL->_pParent = parent;

	subR->_pLeft = parent;
	Node* gparent = parent->_pParent;
	parent->_pParent = subR;
	subR->_pParent = gparent;

	if (gparent == NULL) //parent是根节点
		_pRoot = subR;
	else if (gparent->_pLeft == parent)
		gparent->_pLeft = subR;
	else
		gparent->_pRight = subR;

}

//右旋
template<class K, class V>
void RBTree<K, V>::_RotateR(Node* parent)
{
	Node* subL = parent->_pLeft;
	Node* subLR = subL->_pRight;

	parent->_pLeft = subLR;
	if (subLR)
		subLR->_pParent = parent;

	subL->_pRight = parent;
	Node* gparent = parent->_pParent;
	parent->_pParent = subL;
	subL->_pParent = gparent;

	if (gparent == NULL)
		_pRoot = subL;
	else if (gparent->_pLeft == parent)
		gparent->_pLeft = subL;
	else
		gparent->_pRight = subL;
}

template<class K, class V>
void RBTree<K, V>::InOrder()
{
	cout << "InOrder:  ";
	_InOrder(_pRoot);
	cout << endl;
}

template<class K, class V>
void RBTree<K, V>::_InOrder(Node* pRoot)
{
	if (pRoot)
	{
		_InOrder(pRoot->_pLeft);
		cout << pRoot->_key << "  ";
		_InOrder(pRoot->_pRight);
	}
}

template<class K, class V>
bool RBTree<K, V>::CheckRBTree()
{
	if (_pRoot == NULL)
		return true;
	if (_pRoot->_color == RED) // 违反性质2“根结点为黑色”
		return false;
	int blackcount = 0;  //统计一条链上黑色结点的个数

	Node* pCur = _pRoot;
	while (pCur)
	{
		if (pCur->_color == BLACK)
			blackcount++;
		pCur = pCur->_pLeft;     //这里以最左边的那一条链为例
	}
	//验证性质4“每条链上的黑色结点都相等”，验证性质3“红色结点不能相连”
	return _CheckRBTree(_pRoot, blackcount, 0);
}

template<class K, class V>
bool RBTree<K, V>::_CheckRBTree(Node* pRoot, int counter, int k)
{
	if (pRoot == NULL)
		return true;
	if (pRoot->_color == BLACK)
		k++;

	Node* parent = pRoot->_pParent;
	if (parent && parent->_color == RED && pRoot->_color == RED)  //违反性质3“红色结点不能相连”
		return false;

	if (pRoot == NULL)
	{
		if (k != counter)  //违反性质4“每条链上的黑色结点都相等”
			return false;
	}

	return _CheckRBTree(pRoot->_pLeft, counter, k)
		&& _CheckRBTree(pRoot->_pRight, counter, k);
}

void TestRBTree()
{
	int a[] = { 10, 7, 8, 15, 5, 6, 11, 13, 12 };
	//int a[] = { 16,3,7,9,11,26,18,14 };
	//int a[] = { 3,7,5,8,4,2,9,0 };

	RBTree<int, int> t;
	cout << "NotOrder: ";
	for (int index = 0; index < sizeof(a) / sizeof(a[0]); index++)
	{
		cout << a[index] << "  ";
		t.Insert(a[index], index);
	}
	cout << endl;
	t.InOrder();
	if (t.CheckRBTree())
		cout << "是红黑树！" << endl;
	else
		cout << "不是红黑树！" << endl;
}

int main()
{
	TestRBTree();
	return 0;
}

原文

红黑树（上）：为什么工程中都用红黑树这种二叉树？
红黑树（下）：掌握这些技巧，你也可以实现一个红黑树

参考文章:
红黑树的实现与验证–C++
